智能換熱機組
一、 智能換熱機組 1、 適用范圍： 同心智能換熱機組是集板式換熱器、循環泵、補水泵、變頻器、過濾器、閥門、控制儀表于一體的整體設備，可廣泛用于工業生產、公共建筑、住宅等等。
詳細介紹
一、智能換熱機組
1、適用范圍：

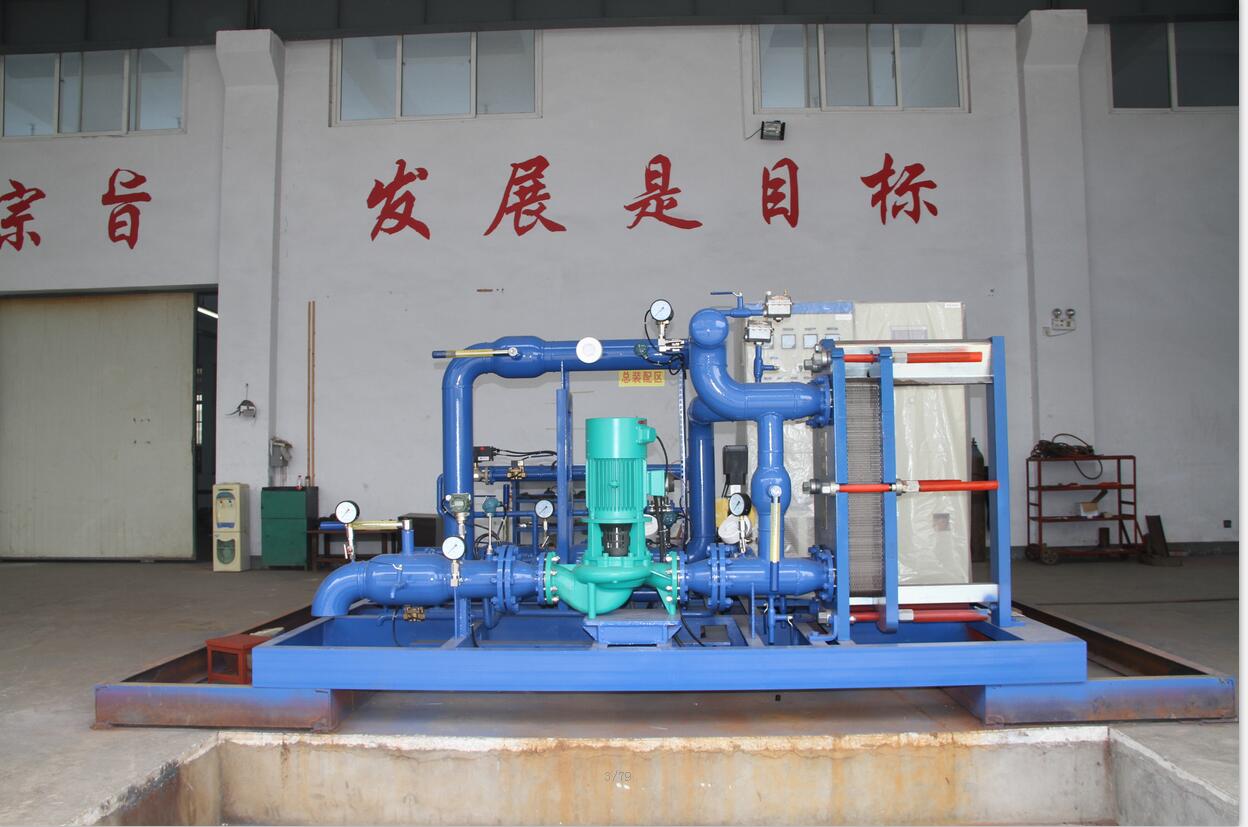

同心智能換熱機組是集板式換熱器、循環泵、補水泵、變頻器、過濾器、閥門、控制儀表于一體的整體設備，可廣泛用于工業生產、公共建筑、住宅建筑等的采暖、生活熱水及熱電聯產系統的換熱。尤其適用于集中供熱或自備鍋爐的單位，適用于各種使用熱水的場所，如高級賓館、飯店、機關、學校、工礦、部隊的采暖、浴水、生活熱水、游泳池用水的加溫等等。
2、產品概述

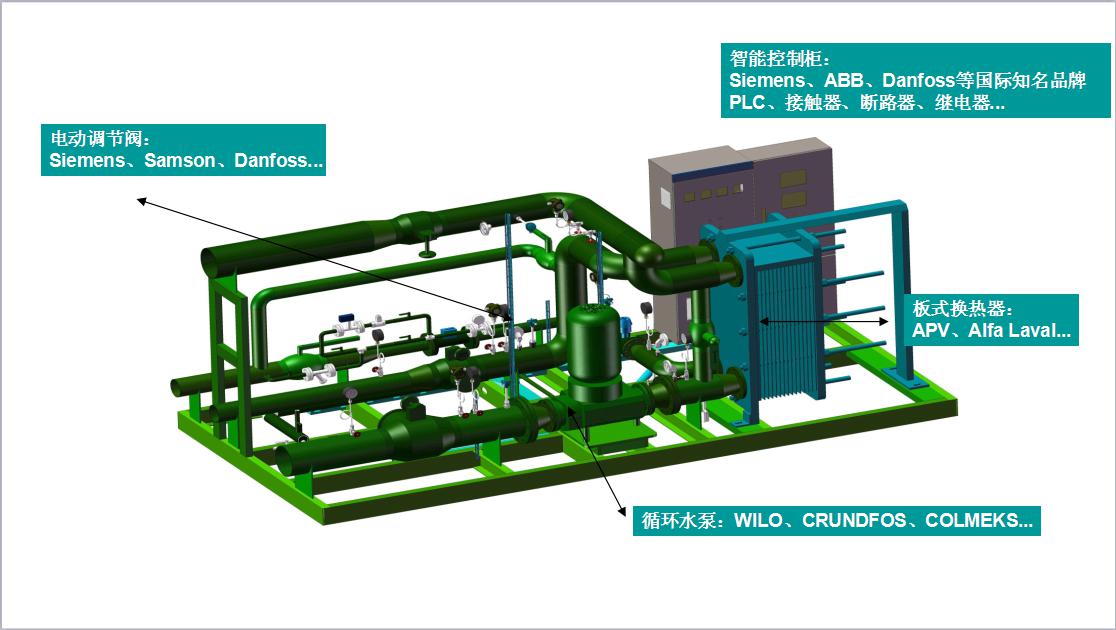

智能換熱機組是集成了板式換熱器、循環泵、補水泵、一補二系統、傳感器、儀表、電動調節閥及電氣控制系統等于一體的智能化設備。產品設計和裝配之前都進行了科學計算和優化設計，結構布局合理，硬件配置先進精良，控制系統先進，智能化管理，操作簡單方便。
從產品的設計研發到產品的安裝，我們嚴格堅持環保標準；從核心部件到每個零部件都嚴格堅持質量標準，選擇最優質的產品，從而保證整機設備的優秀品質和安全性能。
換熱機組采用的“一次網補充二次網回水”的定壓補水方式，相比傳統的定壓罐或者補水箱補水方式，“一次網回水補充 二次網回水”的補水方式更具優勢：水質標準更高：由于一次網循環水已經經過軟化、除氧等工藝處理，水質更符合二次網對補充水質的要求；采用一次網回水補充二次網回水的補水模式，建站時就減少了軟化水處理系統、蓄水箱、補水泵、補水變頻器、電接點壓力表等設備的采購和安裝，可以大大減少換熱站建設的前期投入和后期的運行費用。
3、一次網回水補充二次網回水系統
產品優勢
◎ 應用領域廣泛：工業生產、公共建筑、民用住宅等的采暖、生活熱水及熱電系統的換熱。
◎ 布局合理，結構緊湊，占地面積小，相比傳統自建換熱站減少40%，節省基建投資。
◎ 系統管線設計合理，減少熱損，提供換熱效率。
◎ 智能化、自動化程度高，液晶顯示，方便現場監控，可無人值守，實現遠程監控和集中管理。
◎ 高效節能：采用“質、量”聯合調節，全年熱電綜合節能率可達30～40%，最大程度節省運行成本和降低能耗。
◎ 安裝使用方便，安裝調試工作已在工廠內完成，現場安裝只需將進出水管道、電源對接，即可投入運行。
◎ 機組采用“一次網回水補充二次網回水”和補水箱定壓補水系統雙套補水裝置，用戶可根據實際情況進行合理選擇使用。
4、智能控制
同心智能換熱機組智能控制系統采用支持觸摸功能的人機操作界面，集數據監測、歷史數據記錄、實時曲線分析、控制功能操作、遠程數據控制等功能于一體，既可以實現遠程集中管理，又可以實現各系統獨立運行。
（1）監測現場溫度、壓力、流量、熱量數據；
（2）監測室外溫度、變頻器運行頻率、水泵工作狀態、電動閥開度數據；
（3）根據不同室外溫度和不同用戶需求，對電動閥門開度、變頻器運行頻率進行控制，實現質調節、量調節以及質、量聯合調節；
（4）支持多種通訊方式：GPRS、CDMA、ADSL、光纖等；
（5）與上位機組成SCADA系統，實現全網控制。
調度中心監控系統通過光纖或者無線網絡將所有的換熱機組連接起來，實現對每個換熱機組運行數據和運行工況的采集，同時監控系統可以根據運行需求對換熱機組進行集中遠程調度，實現集中化控制、精細化管理。
5、規格參數：
6、系統運行控制和保護策略部分
（1）溫度控制策略
室外溫度補償控制策略。
二次供水溫度控制策略。
時間段對二次供水溫度曲線的補償控制策略。
二次平均溫度曲線控制策略。
（2）壓力控制策略
二次回水定壓控制策略。
次網補充二次網控制策略。
超壓保護控制策略。
（3）流量控制策略
為了做到經濟運行和熱網平衡調節，要求熱網監控系統配備一次網瞬時流量控制功能。通過對一次供熱系統的流量檢測、分析、結合實際供熱情況，給出最佳的流量值。通過調節一次側電動調節閥開度或變頻循環泵頻率，使之按設定值運行在供熱系統滿足用戶需求的前提下，保證最佳工況。采用智能PID算法，保證一次管網瞬時流量的恒定。
（4）聯鎖保護控制策略
當水箱水位高于高限值時應自動啟動補水泵進行定壓補水并做自鎖，當二次網回水壓力值高于定壓值時啟動變頻循環泵并做自鎖，進行二次網供回水壓差調節此時延時開啟一次網電動調節閥進行二次網供水溫度自動調節。當水箱水位低于低限時補水閥門開啟，對補水箱進行補水，當水位低于低低限值時停止補水泵，直到水箱水位高于高限時補水泵重新啟動。
當二次網供水溫度高于高高限值時、二次側供回壓差低于低低限值時或當所有循環水泵停止或停電時，一次側電動調節閥自動關閉。當二次網供水壓力值高于高高限值時?；虍敹尉W(wǎng)回水壓力值低于低低限時為保護設備，停止整個換熱機組的運行，直到故障解除后，再投入運行。
1、適用范圍：
同心智能換熱機組是集板式換熱器、循環泵、補水泵、變頻器、過濾器、閥門、控制儀表于一體的整體設備，可廣泛用于工業生產、公共建筑、住宅建筑等的采暖、生活熱水及熱電聯產系統的換熱。尤其適用于集中供熱或自備鍋爐的單位，適用于各種使用熱水的場所，如高級賓館、飯店、機關、學校、工礦、部隊的采暖、浴水、生活熱水、游泳池用水的加溫等等。
2、產品概述
智能換熱機組是集成了板式換熱器、循環泵、補水泵、一補二系統、傳感器、儀表、電動調節閥及電氣控制系統等于一體的智能化設備。產品設計和裝配之前都進行了科學計算和優化設計，結構布局合理，硬件配置先進精良，控制系統先進，智能化管理，操作簡單方便。
從產品的設計研發到產品的安裝，我們嚴格堅持環保標準；從核心部件到每個零部件都嚴格堅持質量標準，選擇最優質的產品，從而保證整機設備的優秀品質和安全性能。
換熱機組采用的“一次網補充二次網回水”的定壓補水方式，相比傳統的定壓罐或者補水箱補水方式，“一次網回水補充 二次網回水”的補水方式更具優勢：水質標準更高：由于一次網循環水已經經過軟化、除氧等工藝處理，水質更符合二次網對補充水質的要求；采用一次網回水補充二次網回水的補水模式，建站時就減少了軟化水處理系統、蓄水箱、補水泵、補水變頻器、電接點壓力表等設備的采購和安裝，可以大大減少換熱站建設的前期投入和后期的運行費用。
3、一次網回水補充二次網回水系統
產品優勢
◎ 應用領域廣泛：工業生產、公共建筑、民用住宅等的采暖、生活熱水及熱電系統的換熱。
◎ 布局合理，結構緊湊，占地面積小，相比傳統自建換熱站減少40%，節省基建投資。
◎ 系統管線設計合理，減少熱損，提供換熱效率。
◎ 智能化、自動化程度高，液晶顯示，方便現場監控，可無人值守，實現遠程監控和集中管理。
◎ 高效節能：采用“質、量”聯合調節，全年熱電綜合節能率可達30～40%，最大程度節省運行成本和降低能耗。
◎ 安裝使用方便，安裝調試工作已在工廠內完成，現場安裝只需將進出水管道、電源對接，即可投入運行。
◎ 機組采用“一次網回水補充二次網回水”和補水箱定壓補水系統雙套補水裝置，用戶可根據實際情況進行合理選擇使用。
4、智能控制
同心智能換熱機組智能控制系統采用支持觸摸功能的人機操作界面，集數據監測、歷史數據記錄、實時曲線分析、控制功能操作、遠程數據控制等功能于一體，既可以實現遠程集中管理，又可以實現各系統獨立運行。
（1）監測現場溫度、壓力、流量、熱量數據；
（2）監測室外溫度、變頻器運行頻率、水泵工作狀態、電動閥開度數據；
（3）根據不同室外溫度和不同用戶需求，對電動閥門開度、變頻器運行頻率進行控制，實現質調節、量調節以及質、量聯合調節；
（4）支持多種通訊方式：GPRS、CDMA、ADSL、光纖等；
（5）與上位機組成SCADA系統，實現全網控制。
調度中心監控系統通過光纖或者無線網絡將所有的換熱機組連接起來，實現對每個換熱機組運行數據和運行工況的采集，同時監控系統可以根據運行需求對換熱機組進行集中遠程調度，實現集中化控制、精細化管理。
5、規格參數：
| 機組型號 | 熱負荷KW | 供熱面積m2 | 機組尺寸 mm L×W×H | 機組重量Kg |
| TXJZ—A600/16—WDSK | 600 | 10000 | 3350×2000×1600 | 3000 |
| TXJZ—A3000/16—WDSK | 3000 | 50000 | 3350×2000×1600 | 3600 |
| TXJZ—A5000/16—WDSK | 5000 | 80000 | 4130×2300×1800 | 4100 |
| TXJZ—A6000/16—WDSK | 6000 | 100000 | 4800×2300×2200 | 5200 |
| TXJZ—A9000/16—WDSK | 9000 | 150000 | 4800×2300×2200 | 5800 |
6、系統運行控制和保護策略部分
（1）溫度控制策略
室外溫度補償控制策略。
二次供水溫度控制策略。
時間段對二次供水溫度曲線的補償控制策略。
二次平均溫度曲線控制策略。
（2）壓力控制策略
二次回水定壓控制策略。
次網補充二次網控制策略。
超壓保護控制策略。
（3）流量控制策略
為了做到經濟運行和熱網平衡調節，要求熱網監控系統配備一次網瞬時流量控制功能。通過對一次供熱系統的流量檢測、分析、結合實際供熱情況，給出最佳的流量值。通過調節一次側電動調節閥開度或變頻循環泵頻率，使之按設定值運行在供熱系統滿足用戶需求的前提下，保證最佳工況。采用智能PID算法，保證一次管網瞬時流量的恒定。
（4）聯鎖保護控制策略
當水箱水位高于高限值時應自動啟動補水泵進行定壓補水并做自鎖，當二次網回水壓力值高于定壓值時啟動變頻循環泵并做自鎖，進行二次網供回水壓差調節此時延時開啟一次網電動調節閥進行二次網供水溫度自動調節。當水箱水位低于低限時補水閥門開啟，對補水箱進行補水，當水位低于低低限值時停止補水泵，直到水箱水位高于高限時補水泵重新啟動。
當二次網供水溫度高于高高限值時、二次側供回壓差低于低低限值時或當所有循環水泵停止或停電時，一次側電動調節閥自動關閉。當二次網供水壓力值高于高高限值時?；虍敹尉W(wǎng)回水壓力值低于低低限時為保護設備，停止整個換熱機組的運行，直到故障解除后，再投入運行。
