1、方案概述
通斷時間面積法是按照《供熱技術計量規范》設計的按用戶供熱系統通斷時間和用戶面積分攤總表熱量的熱計量系統。主要由以下幾個部分組成:室溫控制器、通斷控制器、樓棟熱量表、采集器、集中器、監控中心系統。
2、工作原理

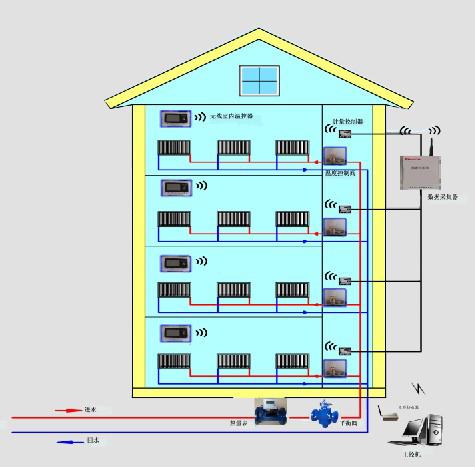

對于分戶水平連接的室內采暖系統,在各戶的分支支路上安裝通斷控制器,對該用戶散熱器的循環水進行通斷控制來實現該戶的室溫控制,同時在各戶的代表房間里放置室溫控制器,用于測量室內溫度和供用戶設定溫度,并將這兩個溫度以有線/無線方式發送給通斷控制器。通斷控制器根據實測溫度與用戶設定溫度之差,確定閥門的開關狀態,以此調節送入室內熱量,供暖系統根據室溫的時間函數計算用戶采暖消費值,并按照供暖系統標準熱用戶的分攤熱量計算方法即時進行熱分攤計算同時結合用戶采暖面積來分攤整棟建筑的采暖費。
3、功能特點
(1)由管理中心統一管理各終端的運行狀態,便于集中操控;
(2)各用戶終端溫度可由管理中心統一管理,也可根據用戶需求自行設定;
(3)遵循“樓棟計量,按戶分攤”的要求,可以有效解決用戶調節造成的流量干擾,實現熱力平衡,提高供暖質量。
通斷時間面積法是按照《供熱技術計量規范》設計的按用戶供熱系統通斷時間和用戶面積分攤總表熱量的熱計量系統。主要由以下幾個部分組成:室溫控制器、通斷控制器、樓棟熱量表、采集器、集中器、監控中心系統。
2、工作原理
對于分戶水平連接的室內采暖系統,在各戶的分支支路上安裝通斷控制器,對該用戶散熱器的循環水進行通斷控制來實現該戶的室溫控制,同時在各戶的代表房間里放置室溫控制器,用于測量室內溫度和供用戶設定溫度,并將這兩個溫度以有線/無線方式發送給通斷控制器。通斷控制器根據實測溫度與用戶設定溫度之差,確定閥門的開關狀態,以此調節送入室內熱量,供暖系統根據室溫的時間函數計算用戶采暖消費值,并按照供暖系統標準熱用戶的分攤熱量計算方法即時進行熱分攤計算同時結合用戶采暖面積來分攤整棟建筑的采暖費。
3、功能特點
(1)由管理中心統一管理各終端的運行狀態,便于集中操控;
(2)各用戶終端溫度可由管理中心統一管理,也可根據用戶需求自行設定;
(3)遵循“樓棟計量,按戶分攤”的要求,可以有效解決用戶調節造成的流量干擾,實現熱力平衡,提高供暖質量。
